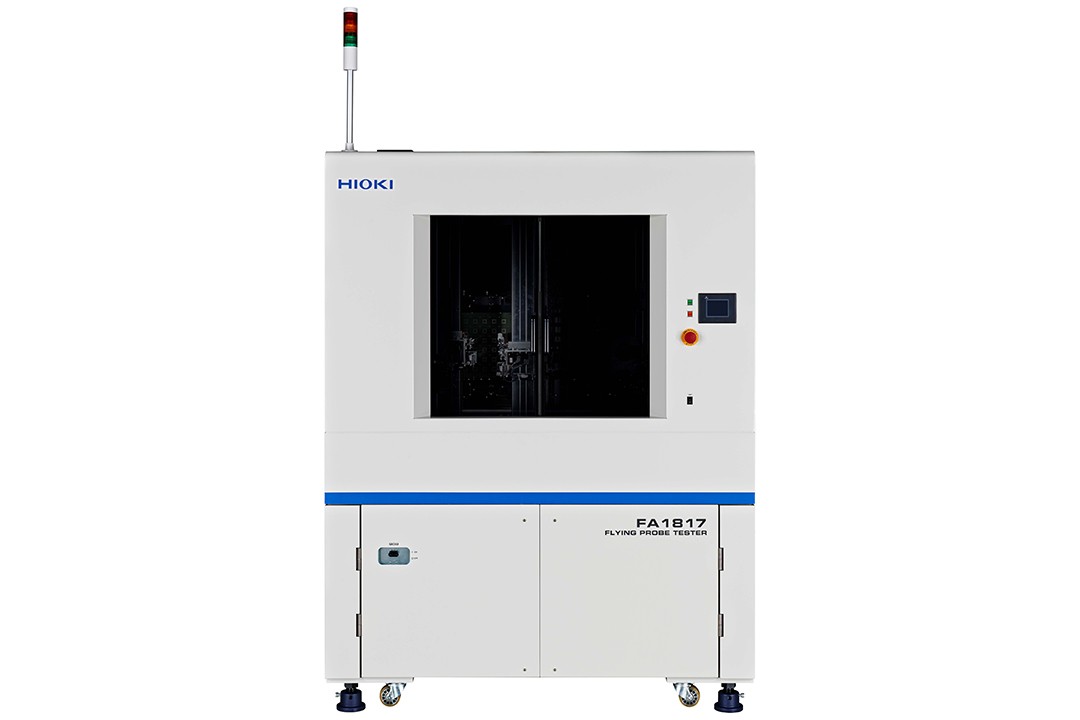

飛針測試機FA1817
印刷線路板檢查設備標準機型
● 探針移動的優化可將檢測時間縮短20％
● 結合最新型的測試探針，以達到測試針痕最小
● 通過統計處理軟件，檢出潛在不良
● 基板設置：垂直方向

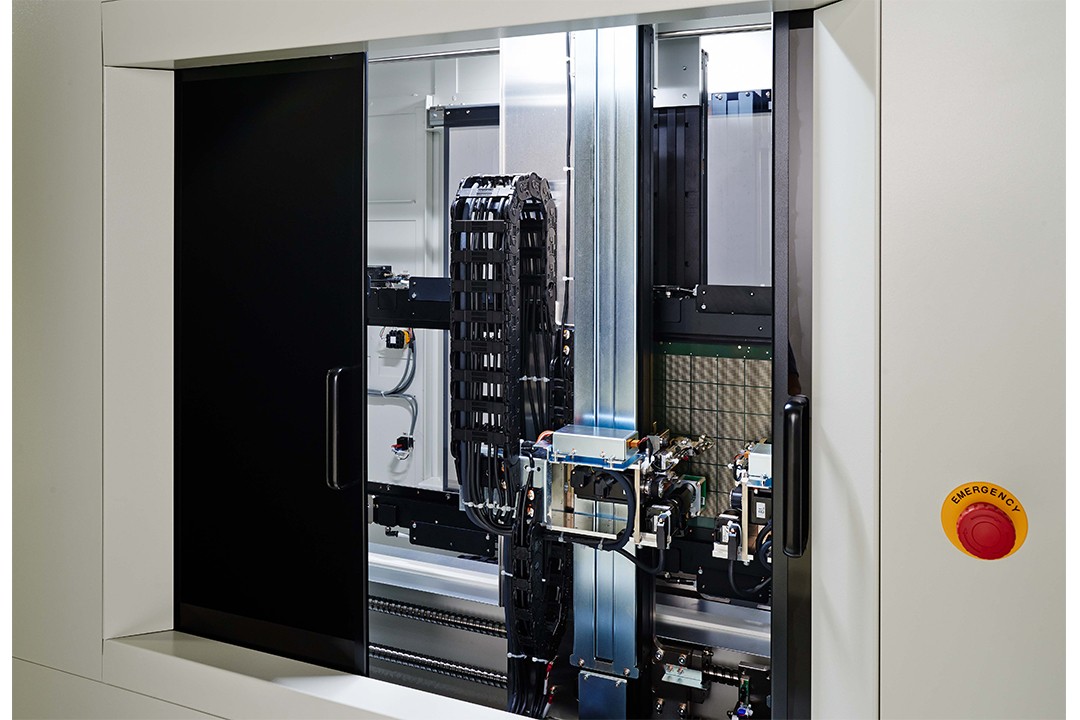

● 手臂結構：正面2和背面2（4手臂）
● 最大可測基板尺寸：610 x 510 mm
| 手臂數 | 4（正面2，背面2） |
| 可安裝探針 | 1172系列，CP1072系列 |
| 可測試基板尺寸 | 標準規格：50W × 50H?610W × 510H mm, 厚度1.0?3.2 mm 氣動式基板夾具(選件): 50W × 70H?610W × 510H mm, 厚度0.6?6.0 mm |
| 最大可測區域 | 604W × 504H mm |
| 綜合定位精度 | □25μm (注: 根據檢查條件有所限制) |
| 測點最小間距 | 50μm (使用探針CP1072-01時, L-R手臂間距) |
| 測量范圍 | 直流恒流導通測量： 400.0 μΩ?400.0 kΩ 直流恒流電阻測量： 40.00 μΩ?400.0 kΩ 直流恒壓電阻測量： 4.000 Ω?40.00 MΩ 絕緣電阻測量： 1.000 kΩ?100.0 GΩ 交流恒壓電容測量： 100.0 fF?10.00 μF 漏電流測量： 1.000 μA?10.00 mA 高壓電阻測量： 1.000 kΩ?100.0 GΩ 電容絕緣測量： 1.000 kΩ?10.00 MΩ 開路測量： 4.000 Ω?4.000 MΩ 短路測量： 400.0 mΩ?40.00 kΩ |
| 判定范圍 | ?99.9%?＋999.9%, 或絕對值 |
| 測量時間 | Max. 0.015秒/步 (0.15mm移動?4手臂同時接觸,焊盤 電容測試) |
| 電源 | AC200 V, 220 V, 230 V, 240 V單相 (訂購時指定) 50/60 Hz, 3 kVA |
| 體積及重量 | 1500W × 1950H × 800D mm, 1000 kg |
歡迎有需要的客戶來電咨詢選型，飛針測試機按您的測試需要配置，咨詢熱線：18520069585
