建議負載≤5kg
鎖緊力：770N 容許彎矩：13.2N·m（靜態） 容許扭矩：18N·m（靜態）
自帶4路M5氣路，1個模塊擴展安裝面
適用于裝配、搬運等應用
氣體壓力丟失自鎖，即使主盤意外斷氣，主盤與工具盤也不會分離
快換參數：

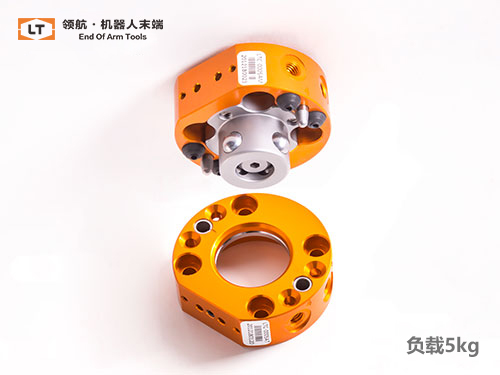

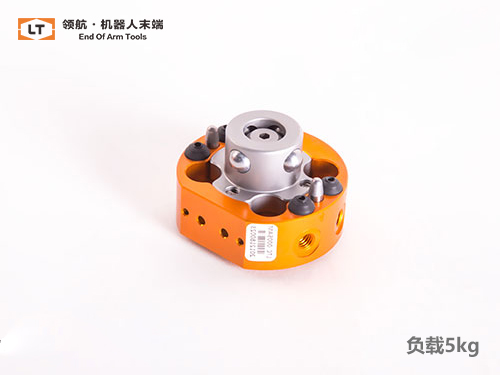

型號 Model | 主盤 Master plate | LTC-0005AM |

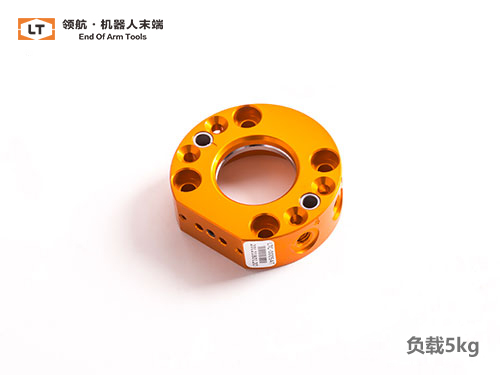

工具盤 Tool plate | LTC-0005AT |
載荷 Load | 負載 Payload capacity | 5kg |
鎖緊力（當氣壓0.49Mpa時）Locking force | 770N |
容許彎矩（靜態） Allowable static moment | 13.2N·m |
容許扭矩（靜態） Allowable static torque | 18N·m |
尺寸與精度
Size and precision | 外形尺寸 Dimension | Φ46mm |
連接時厚度 Combined thickness | 30mm |
位置重置精度 Position repeatability | ±0.015mm |
工作驅動壓力 Air pressure for working | 0.4~0.7Mpa |
鎖緊機構 Locking mechanism | 鋼珠鎖緊 Locking steel ball |
材質
Material | 本體 Main body | 鋁合金 Aluminum alloy |
鎖緊機構 Locking mechanism | 合金鋼 Alloy steel |
工作環境
Work environment | 環境溫度 Temperature | 0-60℃ |
環境濕度 Humidity | 0-95% |
產品重量 Weight | 主盤側 Master side | 0.11kg |
工具側 Tool side | 0.04kg |
氣路接口
Air connector | 氣路通道 Pneumatic port | 4 x M5 |
最大耐壓 Max pressure | 0.8Mpa |
電氣模塊：
