技術參數| 工業機器人 | HSR-MD410 |
|---|
| 自由度 | 4 |
|---|
| 最大負載 | 10Kg |
|---|
| 最大運動半徑 | 1510mm |
|---|
| 重復定位精度 | ±0.08mm |
|---|
| 運動范圍 | J1 | ±170° |
|---|
| J2 | -60°+120° |
|---|
| J3 | -155°+75° |
|---|
| J4 | ±360° |
|---|
| 額定速度 | J1 | 225°/S、3.925rad/s |
|---|
| J2 | 225°/S、3.925rad/s |
|---|
| J3 | 225°/S、3.925rad/s |
|---|
| J4 | 360°/S、6.28rad/s |
|---|
| 最高速度 | J1 | 300°/S、5.23rad/s |
|---|
| J2 | 300°/S、5.23rad/s |
|---|
| J3 | 375°/S、6.54rad/s |
|---|
| J4 | 720°/S、12.56rad/s |
|---|
| 容許慣性矩 | J4 | 0.25kg㎡ |
|---|
| 容許負荷扭矩 | J4 | 42NM |
|---|
| 適用環境 | 溫度 | 0～45° |
|---|
| 濕度 | 30％-95％ |
|---|
| 其他 | 避免與易燃易爆或腐蝕性氣體、液體接觸，遠離電子噪聲源（等離子） |
|---|
| 示教器線纜長度 | 8米 |
|---|
| 本體-柜體連接線長度 | 6米 |
|---|
| I/O參數 | 數字量：32輸入，31輸出（控制柜故障指示燈輸出占用1） |
|---|
| 本體預留信號線 | 12位(航空插頭接線方式：焊接) |
|---|
| 預留氣路 | 2*Φ8 |
|---|
| 電源容量 | 3.8kVA |
|---|
| 額定功率 | 3kW |
|---|
| 額定電壓 | 3相AC380V 50HZ |
|---|
| 額定電流 | 5.4A |
|---|
| 防護等級 | IP54 |
|---|
| 安裝方式 | 地面安裝 |
|---|
| 本體重量 | 140kg |
|---|
| 控制柜防護等級 | IP53 |
|---|
| 控制柜尺寸 | 780mm（寬）*450mm（厚）*950mm（高）-立式 |
|---|
| 控制柜重量 | 50KG |
|---|

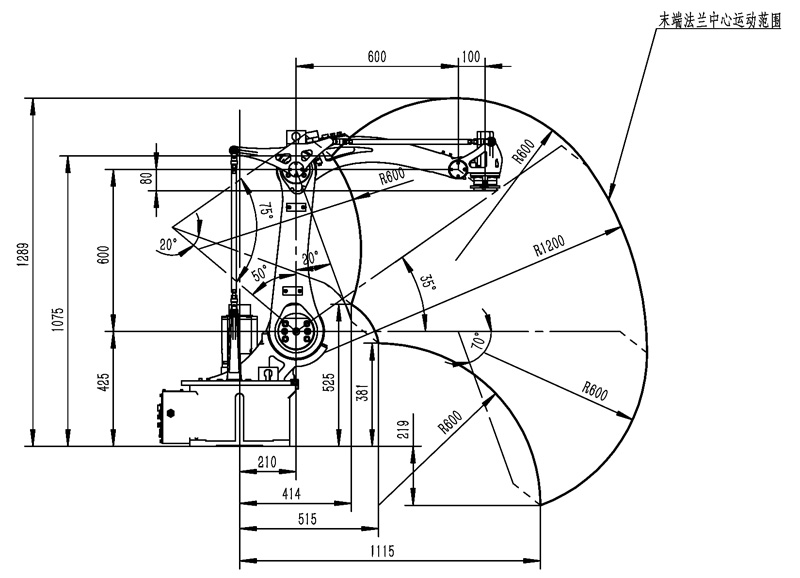

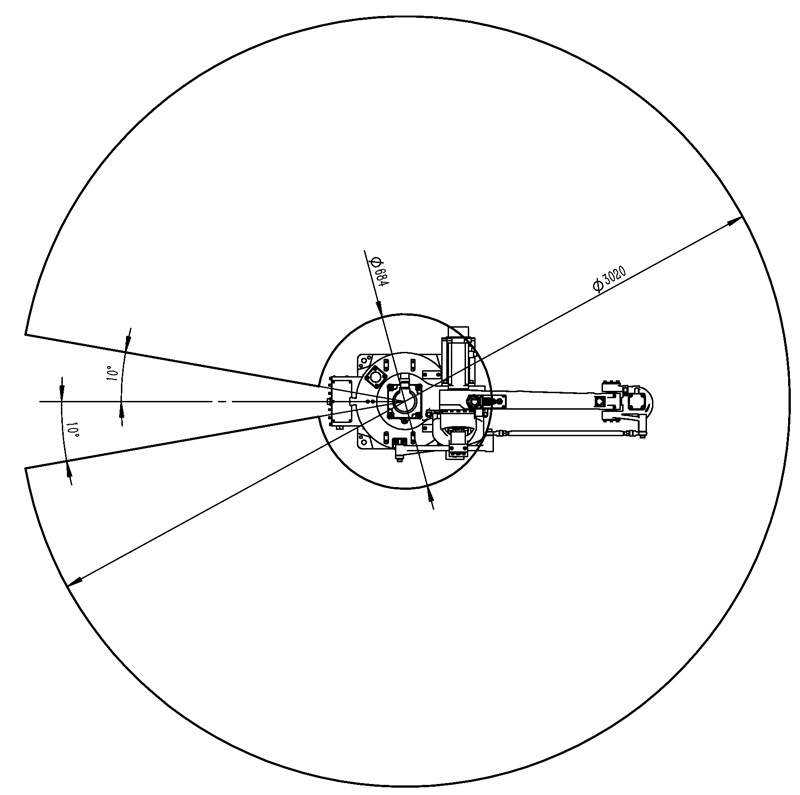

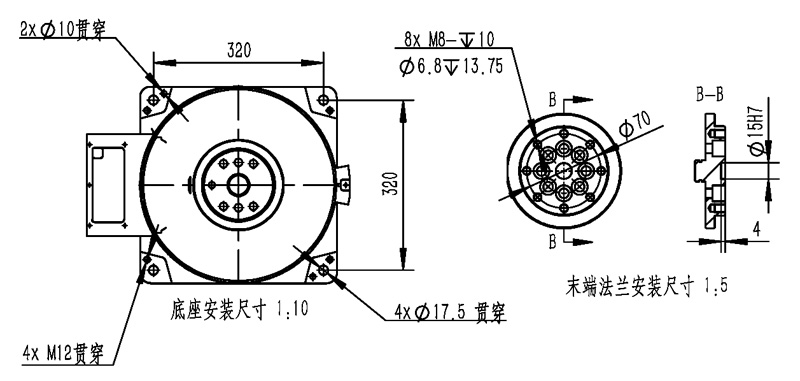

工業機器人參數圖
|
